5. Variable 变量元素
5.1 元素定义
在BHTC simulation中使用三种类型的变量：系统变量Time、局部变量、全局变量：
- 系统变量Time
该变量存储的是当前仿真时钟的值，随着模型的仿真运行，Time的值被实时刷新。它也是一种全局变量，用户可以在模型中的流程逻辑代码、行为逻辑代码中的任何地方引用它（但不可以对它进行赋值操作）：双击模型结构树上的“System”模组下的“Time”节点，即可在代码编辑框中引用该系统变量。
- 局部变量
用户在各个流程逻辑、行为逻辑代码编辑过程中，使用VBS语言Dim语句自行声明的变量，其作用域仅限于这些代码的内部，这些变量称之为局部变量。
- 全局变量
以模型“Variable”元素节点形式定义的变量，称之为全局变量，用户可以在模型中的流程逻辑代码、行为逻辑代码中的任何地方引用它：既可以取得它的值，也可以对它进行赋值。双击模型结构树上的“Variable”元素节点，即可在代码编辑框中引用该模型全局变量。
全局变量既可以是单值变量，也可以是多值的数组变量，如果是数组变量，需要在“变量名称”输入框中直接写明数组的名称与维数，如下图所示。目前系统最多支持到3维数组作为全局变量，同时全局变量的定义也必须指明其类型：Integer 为整型变量，float 为实型变量，string 为字符型变量，name 为名型变量。
5.2 全局变量初始化
- 单值变量初始化
在模型结构树上，鼠标双击Variable元素节点，如果该元素是单值变量，则系统弹出Variable元素初始化对话框如下图所示：
图中，只有左侧的单变量属性框被激活，在“初值”属性输入框中输入单值变量的初始值，单击确定按钮即可，这样，模型在仿真开始前，此变量便具有此初始值。
- EXCEL导入
如果用户将该变量的初始值数据保存在EXCEL电子表格文件中，用户可以直接将事先在EXCEL表格中保存的数据，赋值给模型中的单值变量。操作过程如下：点击“EXCEL导入”按钮，系统弹出打开文件对话框，选择存有数据的EXCEL表格文件后，系统进一步弹出如下数据导入对话框：
按提示，依次选择数据所在的EXCEL表单名、数据区域名（对EXCEL单元格保存的单值数据，也要给该单元格定义为一个区域名），最后，点击确定后，即可完成EXCEL数据的导入工作。在模型开始仿真前，系统会首先读取EXCEL表格中相应区域的数据，赋值给模型中的单值变量，然后再进行模型仿真的各种仿真推演计算工作。
- EXCEL导出
类似的，当模型仿真结束后，我们也可将模型中单值变量存储的仿真结果写入到EXCEL数据文件中，以便于后期的数据处理。定义过程与“EXCEL导入”类似，当仿真模型运行完成后，点击系统主菜单“文件”–> “导出到EXCEL”按钮，BHTC Simulation系统将模型变量中存储的数据写入到“模型数据表”相应的数据区域中。
- 数组变量初始化
在模型结构树上，鼠标双击Variable元素节点，如果该元素是数组变量（以下以该Variable元素是一个10行5列数组变量uio(10,5)为例说明），则系统弹出数组元素初始化对话框如下图所示：
这时，单变量属性定义框处于非激活状态，数组属性定义框被激活，其中包含两部分内容，一是“数组定义”，二是“数组初始化”。前者是对数组数据列标、数据项的定义，后者是对此数组初始化方式的定义，即对数组进行初始化时，各个行列的数据是如何输入的。缺省状态是“自定义输入”，即手动输入数组各个行列数据项的值；二是从“EXCEL导入”方式，即系统通过读取EXCEL数据表中某一区域中的数据赋值给数组，来实现数组各个单元数据的初始化。当对数组数据初始化的选择是“自定义输入”时，则需要进行“数组定义”；当选择“EXCEL”数据表导入的方式，则不需要进行“数组定义”。分别介绍如下：
- 自定义输入

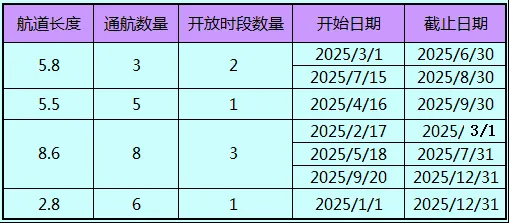

即手工录入数据，首选要进行“数组定义”，即对数组数据列标、数据项进行定义，根据定义的内容在系统内部生成一张用于录入数组数据的表格。假设我们使用数组uio（10,5）来存储一个有4个码头港口的作业数据，如下图所示：这里第一列至第三列都是数值数据，而第四列、第五列则是日期数据。
“数组定义”过程如下：首先鼠标选中“数组定义”属性框中的列表序号，如下图所示的“列1”，然后在“列名称”输入框中输入“航道长度”，然后在“数据项”下拉菜单中选择“正常数据列”，最后点击“修改”按钮，即完成对数组uio（10,5）第1列名称及数据项的定义，如下图所示：

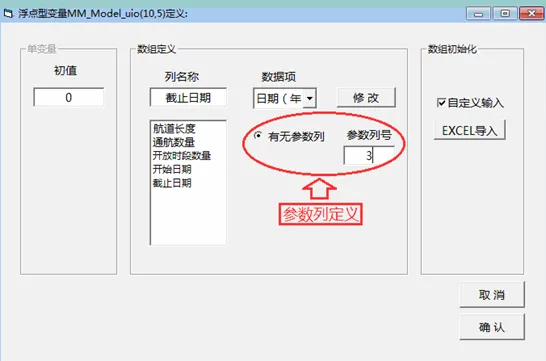

以此类推，完成对其余各列数据项的定义，其中对第四列、第五列数据项的定义时，选择“日期数据项”，结果如下：
观察港口作业数据，我们可以发现描述“港口开放时段”的第3列数据，等于每个码头各自的数据行数，因此数组各行第三列填写不同的数据，就呈现出不同的表格结构。这里，我们把第三列数据称之为参数列。如果数据表中有这样的数据列，在进行“数组定义”时，就鼠标点选“有无参数列”可选按钮，并在“参数列”输入框中输入参数列序号，如上图所示。最后点击“确认”按钮完成数组定义。

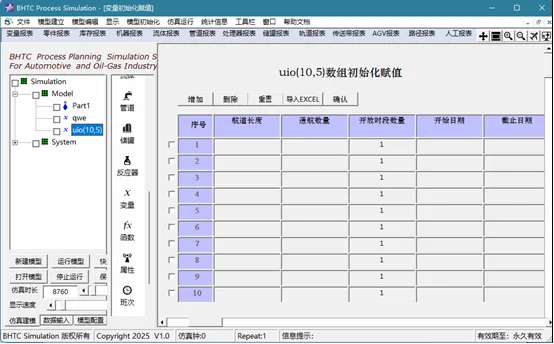

完成“数组定义后”，再次鼠标双击模型结构树上的数组元素节点，系统在屏幕布局区域弹出数组的手工输入表格，如下图所示：

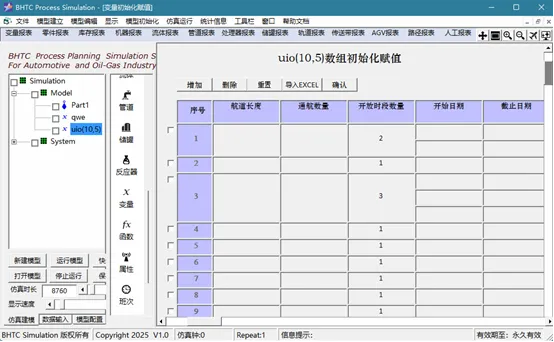

首先在第三列中分别输入各个码头的开放时段数量2、1、3、1后，系统自动将输入的表格结构调整为下图所示结构形式：

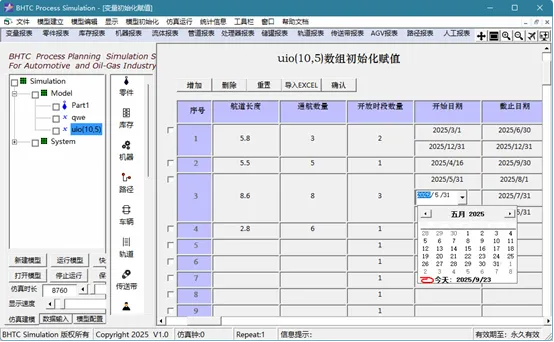

接下来，即可给每个数据单元格录入数据，在录入第4、5列日期数据时，点击这两列下的单元格，系统自动弹出日期数据输入框，用户可选择输入日期数据，如下图所示：
数据录入完成后，点击输入表格中的“确认”按钮，表格关闭，系统退出数据录入状态。
- EXCEL导入
如果用户的作业流程数据已经建立好并保存在EXCEL电子表格文件中，用户可以直接将事先在EXCEL表格某一区域的数据，赋值给全局变量数组。仍以上述的港口作业数据为例，在定义好全局变量数组uio（10,5）后，鼠标双击模型结构树上该数组节点，在系统弹出的“数组初始化”属性框中点击“EXCEL导入”按钮，系统弹出打开文件对话框，选择存有数据的EXCEL表格文件后，系统进一步弹出如下数据导入对话框：
按提示，依次选择作业流程数据所在的EXCEL表单名、数据区域名，最后，点击确定后，即可完成EXCEL数据的导入工作。在模型开始仿真前，系统会首先读取EXCEL表格中相应区域的数据，对全局变量数组进行初始化，然后再进行模型仿真的各种仿真推演计算工作。
- EXCEL导出
类似的，当模型仿真结束后，我们也可将模型中变量存储的仿真结果写入到EXCEL数据文件中，以便于后期的数据处理。定义过程与“EXCEL导入”类似，当仿真模型运行完成后，点击系统主菜单“文件”–> “导出到EXCEL”按钮，BHTC Simulation系统将模型变量中存储的数据写入到“模型数据表”相应的数据区域中。
